Belajar Desain Manufactur Dengan Autodesk Inventor, Membuat Gambar 2D

Whatsapp gan, menyambung materi sebelumnya kita tentang mengenali tool autodesk inventor, kita akan melanjutkan dengan praktek menggambar. Sebelum membuat gambar 3D, yang perlu kita lakukan dan pelajari dahulu adalah menggambar 2D nya. Gambar 2D di inventor adalah sebuah aspek paling penting ketika kita hendak menggambar 3D. Langsung saja kita praktekan dengan mencoba menggambar gambar 2D diatas.

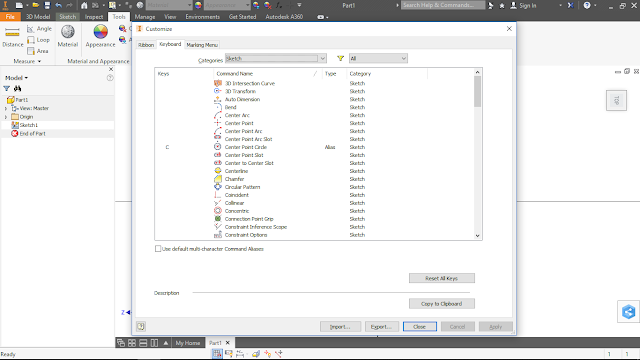

1. Buka software autodesk inventor dahulu. Setelah itu agar kalian lebih mudah dan cepat dalam mengambar, saya sarankan untuk mengatur shortcut dahulu. Caranya adalah klik tool>custumize>keyboard. Kemudian pilih tool mana saja yang ingin di beri shortcut. Biasanya saya hanya pada menu sketch, pleaced features, dan drawing saja yang saya beri shortcut karena 3 menu itulah yang sering digunakan.

2. Selanjutnya, kita akan mulai menggambar. Proses menggambar dapat kita mulai dari mana saja. Namun, kali ini saya dengan gambar diatas saya memulai dengan menggambar dari bagian atas. Btw, untuk gambar yang diatas itu tidak ada ukuran dibagian tirus garis yang menempel di lingkaran. Kita kira-kira saja dengan ukuran sekitar 10mm. Dan untuk membuat 2 gambar segi empat disamping lingkarang kita hanya perlu menggambar 1 kali kemudian kita mirror.

3. Kemudian kita akan membuat gambar bagian selanjutnya. Buat dengan menggunakan line seperti menggambar biasa. Atur ukuran panjang dan lebar sesuai gambar jobsheet. Usahakan kalian juga dapat membaca gambar dengan benar. Kalau bukan atau masih awam di dunia teknik gambar mungkin akan sedikit kesulitan ketika membaca gambar.

4. Langkah selanjutnya adalah membuat bagian body/bagian bawah krannya. Kita buat sketch dengan line biasa dahulu. Untuk membuat lengkungan-lengkungan kita akhirkan.

5. Langkah terakhir kita tinggal membuat lengkungan-lengkungan di pojok-pojok dengan tool fillet dan trim untuk memotong lingkangan tengah dibawah. Atur ukuran fillet sesuai ukuran gambar. Dan gambar 2D pun sudah selesai.

Untuk kalian yang masih kebingungan dalam materi kali ini mungkin penyebabnya antara lain pemahaman tool inventor yang kurang ataupun kurangnya pemahaman tentang membaca gambar. Namun, seiring waktu jika kalian rajin berlatih pasti suatu saat akan terbiasa dengan inventor maupun membaca gambar. So, buat kalian yang masih belajar dan sayapun juga yang masih belajar, tetap semangat latihannya, jangan pernah berhenti dan putus asa. Dan jika ada pertanyaan tentang inventor silahkan bisa komentar ataupun menghubungi saya lewat Contact Admin. Untuk materi selanjutnya kita akan menggambar 3D.
